Proč je otočný prstenec kritický pro rotační pohyb těžkých strojů a větrných turbín?

Ve světě těžkých strojů existuje součást, která umožňuje otáčení pod nesmírným zatížením — otočný prstenec. Toto velkoplošné ložisko, známé také jako otočné ložisko, současně zvládá axiální síly, radiální síly a klopné momenty, takže je nepostradatelné pro zařízení, jako jsou rypadla, jeřáby, větrné turbíny a vzdušné pracovní plošiny. Zkoumáme,Otočný kruhzHuaxi, zkoumající její konstrukční principy, požadavky na materiály a zásadní roli, kterou hraje v průmyslových odvětvích od stavebnictví po obnovitelné zdroje energie. Zaměřujeme se také na výrobní možnosti, systémy kvality a certifikace, které tvoříHuaxidůvěryhodným dodavatelem v tomto náročném oboru.

"Joint", který udržuje těžký průmysl v pohybu

Představte si mohutnou větrnou turbínu, která otáčí svými lopatkami tváří v tvář větru. Nebo věžový jeřáb, který otáčí svým výložníkem ke zvedání těžkých nákladů. Nebo bagr, který máchá rukou, aby se zaryl do země. V každém z těchto strojů je jediná součást, která umožňuje rotaci – otočný prstenec. Toto velké ložisko, které se často nazývá „strojový kloub“, spojuje otočnou horní konstrukci se stacionární spodní konstrukcí, přenáší obrovské síly a zároveň umožňuje hladký, kontrolovaný pohyb.

Otočný kroužek není obyčejné ložisko. Obvykle má velký průměr – v rozmezí od 0,4 do 10 metrů – a musí odolat kombinovanému zatížení, které by zničilo standardní ložiska. Tato zatížení zahrnují axiální síly (svislá hmotnost), radiální síly (horizontální tlaky a tahy) a klopné momenty (klopné síly). Konstrukce otočného věnce s valivými prvky, oběžnými drahami a často integrovanými zuby ozubených kol umožňuje nést tato zatížení při zachování přesné kontroly otáčení.

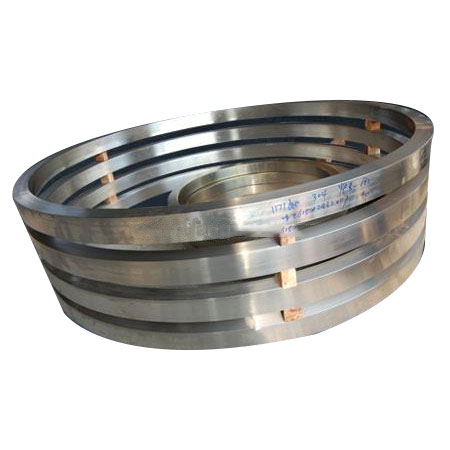

Jiangyin Huaxi Flange Co., Ltd., dceřiná společnost Jiangsu Huaxi Group, vyrábí prstencové výkovky a hotové příruby od roku 1984. Společnost ročně vyrábí 35 000 tun prstencových výkovků a 25 000 tun hotových přírub a potrubních tvarovek s více než 10 000 specifikacemi. JejichOtočný kruhprodukty jsou vyrobeny z nerezové oceli, uhlíkové oceli, legované oceli a duplexní oceli a jsou vyváženy do 28 zemí. Tento článek zkoumá funkce, výrobní procesy a aplikace, díky kterým je Huaxi významným hráčem na trhu s otočnými kroužky.

Technické specifikace

Níže je uveden souhrn klíčových vlastností a schopností proOtočný kruhprodukty zHuaxi.

Čím se otočný kroužek liší od běžných ložisek?

Abychom pochopili hodnotu otočného kruhu, pomůže nám podívat se na jedinečné požadavky, které musí splňovat.

Kombinovaná nosnost

Otočný kroužek je navržen tak, aby zvládl kombinaci sil, které by rychle zničily standardní ložisko. V jeřábu vytváří váha břemene a výložníku masivní klopný moment. U větrné turbíny generuje hmotnost gondoly a lopatek axiální zatížení, zatímco síly větru vytvářejí radiální a naklápěcí zatížení. Robustní konstrukce otočného prstence – s oběžnými drahami o velkém průměru a několika řadami valivých prvků – tyto síly efektivně rozděluje.

Velký průměr, kompaktní výška

Otočné kruhy se vyznačují velkým průměrem vzhledem k jejich výšce. Tento „deskový“ tvar umožňuje jejich montáž přímo mezi horní a spodní konstrukci stroje, čímž šetří místo a zároveň poskytuje potřebnou nosnost. Průměr se může pohybovat od 200 mm do 10 000 mm nebo více, v závislosti na aplikaci.

Integrované ozubené zuby

Mnoho otočných kroužků obsahuje ozubení na vnitřním nebo vnějším kroužku, což umožňuje přímou integraci s hnacím pastorkem. To eliminuje potřebu samostatného převodu, zjednodušuje konstrukci stroje a snižuje hmotnost. Možnosti zahrnují vnitřní ozubené kolo, vnější ozubené kolo nebo konfigurace bez zubů.

Flexibilita montáže

Otočné kroužky se obvykle montují pomocí otvorů pro šrouby na vnitřním a vnějším kroužku. To umožňuje snadnou integraci do konstrukce stroje. Běžné jsou přírubové konstrukce s otvory pro šrouby, které poskytují bezpečné připevnění.

Výrobní proces: Od suroviny po hotový prsten

Výroba vysoce kvalitního otočného prstence vyžaduje pokročilé možnosti kování, obrábění a tepelného zpracování.Huaxido těchto oblastí hodně investovala.

Kování prstencového typu

Proces začíná ocelovým ingotem nebo předvalkem, který se zahřeje a poté vykuje do tvaru prstence.Huaxipoužívá k tvarování materiálu 3600tunové olejové hydraulické lisy, 5m prstencové mlýny a elektrohydraulická kladiva. Tento proces kování vyrovnává strukturu zrna oceli, zlepšuje její pevnost, houževnatost a odolnost proti únavě.

Přesné obrábění

Po vykování je prstenec podroben přesnému obrábění.Huaxije vybavena 2-5m vertikálními soustruhy, 5m NC vrtačkami a dalším pokročilým vybavením. Tyto stroje vyrábějí přesné rozměry, otvory pro šrouby a ozubení ozubených kol potřebné pro hotový otočný prstenec. Použití CNC technologie zajišťuje konzistenci a přesnost.

Tepelné zpracování

Tepelné zpracování je rozhodující pro dosažení mechanických vlastností potřebných pro otočné prstence. Proces typicky zahrnuje normalizaci, žíhání, kalení a temperování. Pro náročné aplikace, jako jsou větrné turbíny, se používají materiály jako 42CrMo4V, které vyžadují specifické parametry tepelného zpracování pro dosažení požadované pevnosti a houževnatosti.

Kontrola kvality a inspekce

Huaximá dokonalý systém záruky kvality a kompletní sadu moderních fyzikálně-chemických kontrolních zařízení. Oddělení kvality je podřízeno přímo generálnímu řediteli a přísně kontroluje každý krok výrobního procesu. To zajišťuje, že neshodné materiály nikdy nevstoupí do skladu, nepřejdou do dalšího procesu nebo neopustí továrnu.

Aplikace napříč klíčovými odvětvími

TheOtočný kruhzHuaxise používá v celé řadě průmyslových odvětví, kde se musí těžká břemena spolehlivě otáčet.

• Větrná energie– Otočné věnce jsou kritickými součástmi ve větrných turbínách, které se používají v systému vychýlení (k otočení gondoly proti větru) a systému sklonu (k nastavení úhlu lopatky). Kroužky musí odolávat extrémním povětrnostním podmínkám a poskytovat spolehlivý provoz po celá desetiletí.

• Stavebnictví a výkopové práce– Rypadla, jeřáby a zvedací pracovní plošiny se při svém rotačním pohybu spoléhají na otočné kruhy. Tyto stroje pracují v náročných prostředích s velkým zatížením a častým, často kmitavým pohybem.

• Manipulace s materiálem– Přístavní jeřáby, lodní vykladače a zakladače využívají otočné kruhy k otáčení svých výložníků a manipulačního zařízení. Kroužky musí zvládnout vysoké zatížení a časté pracovní cykly.

• Těžební zařízení– Velké důlní stroje, jako jsou vlečné lano a korečková rýpadla, využívají otočné prstence k podpoře a otáčení jejich masivních konstrukcí.

• Námořní a offshore– Otočné kruhy se používají u lodních jeřábů, plošinových jeřábů na moři a dalších námořních aplikací, kde je prvořadá odolnost a spolehlivost proti korozi.

• Průmyslové stroje– Mnoho typů průmyslových zařízení, od robotiky po gramofony, používá otočné kroužky pro přesné ovládání rotace.

Často kladené otázky

Otázka: Co je to otočný kruh a k čemu slouží?

Odpověď: Otočný kroužek, také známý jako ložisko točny, je velké ložisko, které může současně podporovat axiální síly, radiální síly a klopné momenty. Umožňuje rotaci konstrukce a zároveň podporuje těžká zatížení. Aplikace zahrnují jeřáby, rypadla, větrné turbíny a vzdušné pracovní plošiny.

Otázka: Jaké materiály se používají v otočných kroužcích?

Odpověď: Mezi běžné materiály patří 50Mn, 42CrMo a C45. Pro náročné aplikace, jako jsou větrné turbíny, se používají materiály vyšší kvality, jako je 42CrMo4V.Huaxinabízí otočné kroužky z uhlíkové oceli, nerezové oceli, legované oceli a duplexní oceli.

Otázka: Lze otočný kroužek přizpůsobit?

A: Ano.Huaximůže vyrobit otočné kroužky podle výkresů nebo vzorků zákazníka. Možnosti zahrnují různé průměry, konfigurace ozubených kol (vnitřní, vnější nebo bezzubí) a vzory montážních otvorů.

Otázka: Jaké certifikace má společnost Huaxi pro výrobu otočného kroužku?

A:Huaxije držitelem ISO9001, německé TUV Rheinland ISO9001 & PED, autorizace China Classification Society, AQSIQ Class-A exportní podnikové hodnocení a BV tovární schválení. Tyto certifikace prokazují shodu s mezinárodními standardy kvality a bezpečnosti.

Otázka: Jaká průmyslová odvětví používají otočné kroužky?

A: Otočné kruhy se používají ve větrných elektrárnách, stavebnictví a výkopových pracích, manipulaci s materiálem, těžbě, námořních a pobřežních a obecných průmyslových strojích.

Otázka: Jaký je typický rozsah průměru otočného kroužku?

Odpověď: Průměr otočného prstence se obvykle pohybuje od 0,4 do 10 metrů, přičemž některé aplikace vyžadují ještě větší velikosti.

Závěr

TheOtočný kruhzHuaxi je klíčovou součástí ve strojním zařízení, které pohání moderní průmysl. Jeho schopnost zvládat kombinovanou zátěž a zároveň umožňuje plynulou, řízenou rotaci je nezbytná pro aplikace od větrných turbín po stavební zařízení. Výrobní proces – od prstencového kování po přesné obrábění a tepelné zpracování – vyžaduje pokročilé schopnosti a přísnou kontrolu kvality, tedy oblasti, ve kterýchHuaxivýrazně investovala.

S více než 35 000 tunami roční produkce prstencového výkovku, komplexní základnou vybavení a sadou mezinárodních certifikací,Huaxise umístila jako schopný partner pro zákazníky ve 28 zemích. Schopnost společnosti vyrábět standardní i zakázkové produkty v kombinaci s jejím závazkem ke kvalitě z ní činí spolehlivý zdroj pro otočné kroužky a související komponenty.

Pokud hledáte spolehlivého dodavatele otočných prstenců pro vaši průmyslovou, větrnou nebo stavební aplikaci, nebo pokud máte dotazy ohledně vlastních specifikací a cen, doporučujeme vámcontactnás dnes.
